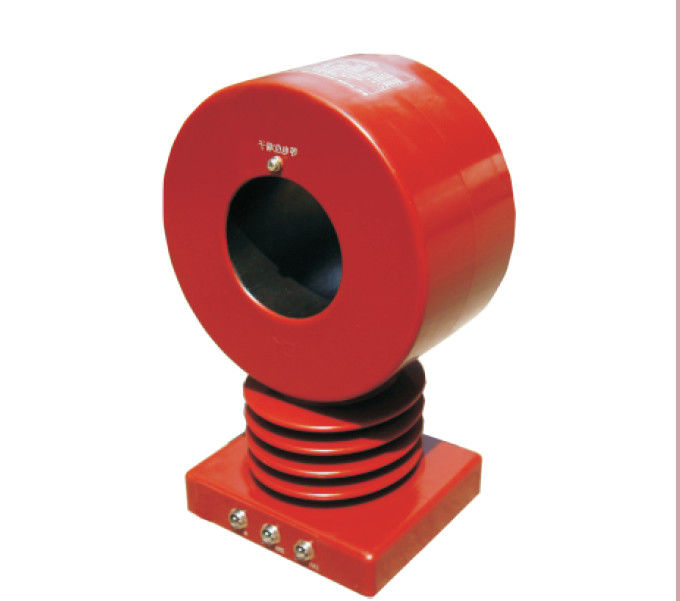

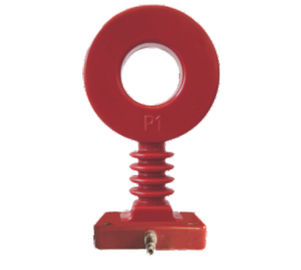

मध्यम वोल्टेज वीटी CYECT2-11 इलेक्ट्रॉनिक संयुक्त उपकरण ट्रांसफार्मर वर्तमान ट्रांसफार्मर वोल्टेज ट्रांसफार्मर

मध्यम वोल्टेज वीटी CYECT2-11 इलेक्ट्रॉनिक संयुक्त उपकरण ट्रांसफार्मर वर्तमान ट्रांसफार्मर वोल्टेज ट्रांसफार्मर

जेडीजेडएक्स 10-12 आर वोल्टेज ट्रांसफार्मर, इकोक्सी राल कास्टिंग और पूर्ण संलग्न निर्माण, एकल, चरण या तीन चरण एसी सर्किट में आवृत्ति 50 हर्ट्ज या 60 हर्ट्ज के साथ सुरक्षात्मक रिलेइंग और उपकरण के लिए उच्चतम वोल्टेज 7.2 / 12 केवी के लिए इनडोर का उपयोग किया जाता है।

उत्पाद में उच्च विश्वसनीयता, कोर के कम चुंबकत्व, बाहरी इन्सुलेशन और रखरखाव मुक्त आदि की बड़ी क्रीप दूरी की सुविधा है।

टिप्पणियां: अनुरोध पर हम ट्रांसफॉर्मर को अन्य मानकों के अनुसार या गैर-मानक तकनीकी चश्मा के साथ पेश करने में प्रसन्न हैं।

1. रेटेड प्राथमिक वोल्टेज: 11 केवी

2. रेटेड प्राथमिक वर्तमान: 50-2000 ए

3. रेटेड माध्यमिक वोल्टेज: 4 वी (माप), 200 एमवी (सुरक्षात्मक)

4. रेटेड बर्डन> 10kΩ

5. रेटेड डिजिटल आउटपुट: 0x2D41 (माप) 0x01CF (सुरक्षात्मक)

6. घुमाव को मापने के लिए शुद्धता: 0.2

7. सुरक्षा घुमाव के लिए शुद्धता: 5 पी 20 / 5TPE

8. रेटेड आवृत्ति: 50 हर्ट्ज

9. रेटेड इन्सुलेशन स्तर: 12/42/75 केवी

10. रेटेड कम समय थर्मल वर्तमान: 50-200: 150Ipr, 300-2000A: 31.5kA / 1S

11. रेटेड गतिशील वर्तमान: 50-200 ए: 375Ipr, 300-2000 ए: 80kA

12. परिवेश का तापमान: -5 ℃ -40 ℃ (इनडोर), -25 ℃ -50 ℃ (आउटडोर)

13. परिवेश आर्द्रता: ≤RH95% (25 ℃)

14. ऊंचाई: ≤ 2000 मीटर (ग्राहक की आवश्यकता के अनुसार तैयार कर सकते हैं)

15. स्थापना साइट: इनडोर / आउटडोर

बाह्य रेखा आरेखण
