उत्पत्ति के प्लेस: | उपलब्ध |
ब्रांड नाम: | Chuangyin |
प्रमाणन: | IEEE/ANSI,KEMA,CE |
मॉडल संख्या: | JDZ10-11R |
न्यूनतम आदेश मात्रा: | 1set |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | प्लाईवुड |
आपूर्ति की क्षमता: | प्रति वर्ष 36,000,000 पीसी |
प्रकार: | Epoxy राल | रेटेड आवृत्ति: | 50/60 हर्ट्ज |
---|---|---|---|
उच्चतम वोल्टेज: | 12kV | स्थापना: | इनडोर |
Standsrd: | आईईईई / एएनएसआई / आईईसी | रंग: | लाल |
प्रमुखता देना: | मध्यम वोल्टेज ट्रांसफार्मर,एकल चरण वोल्टेज ट्रांसफार्मर |

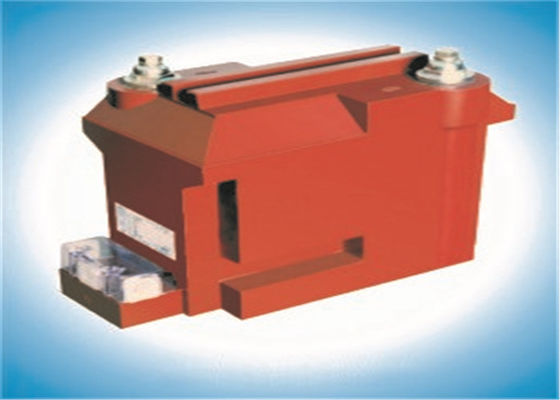

जेडीजेड 10-11आर 12 केवी इंडोर एकल चरण एपॉक्सी राल प्रकार वोल्टेज ट्रांसफार्मर
विवरण
जेडीजेड 10-11आर वोल्टेज ट्रांसफार्मर, इपीक्सी राल कास्टिंग और पूर्ण संलग्न निर्माण, एकल चरण या तीन चरण बिजली प्रणाली में आवृत्ति 50 हर्ट्ज या 60 हर्ट्ज और उच्चतम वोल्टेज के लिए 12kV के लिए उच्च वोल्टेज में वर्तमान, विद्युत ऊर्जा और सुरक्षात्मक रिलेइंग को मापने के लिए व्यापक रूप से उपयोग किया जाता है।
कोर उन्नत ठंडा लुढ़का सिलिकॉन स्टील शीट गोद ले। प्राथमिक घुमाव की उच्च वोल्टेज आउटगोइंग लाइन उत्पाद के शीर्ष से बाहर लाई गई थी; माध्यमिक घुमाव की आउटगोइंग लाइन उत्पाद के अनुप्रस्थ पक्ष से बाहर लाई गई थी। उत्पाद में उच्च विश्वसनीयता, कोर और रखरखाव मुक्त आदि की कम चुंबकत्व की सुविधा है।
उपयोग शर्तें
जे: वोल्टेज ट्रांसफार्मर
डी: एकल चरण
जेड: इन्सुलेशन कास्टिंग
10: डिजाइन संख्या
11: रेटेड वोल्टेज
आर: सुरक्षा के लिए फ्यूज के साथ
तकनीकी मापदंड
1. रेटेड प्राथमिक वोल्टेज: 11 केवी
2. आईईसी 60044-2 के साथ तकनीकी मानक समझौते: 2003 भाग 2 उपकरण ट्रांसफार्मर-भाग 2: प्रेरक वोल्टेज ट्रांसफार्मर
प्रकार | रेटेड प्राथमिक वोल्टेज (केवी) | रेटेड माध्यमिक वोल्टेज (केवी) | सटीकता वर्ग संयोजन | मूल्यांकित उत्पादन (VA) | थर्मल सीमित वर्तमान (VA) | रेटेड इन्सुलेशन स्तर (केवी) |
JDZ10-11R | 1 1 | 0.1 0.11 | 0.2 | 25 | 600 | 12/28/75 |
0.5 | 50 | |||||
1 | 150 | |||||
0.1 / 0.1 0.11 / 0.11 | 0.2 / 0.2 | 15/15 | 300 | |||
0.2 / 0.5 | 15/30 | |||||
0.5 / 0.5 | 30/30 |
टिप्पणियां: अनुरोध पर हम ट्रांसफॉर्मर को अन्य मानकों के अनुसार या गैर मानक तकनीकी चश्मा के साथ पेश करने में प्रसन्न हैं।
बाह्य रेखा आरेखण
