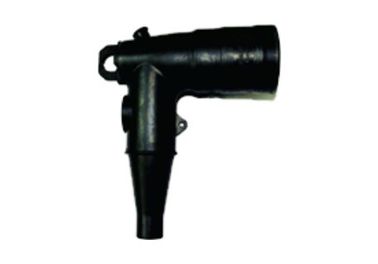

15 केवी कक्षा लोडब्रेक अलग केबल कोहनी कनेक्टर एफ प्रकार

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	CY-Group
प्रमाणन:	KEMA CE ISO SGS TUV UC3
मॉडल संख्या:	CYS-ए (एस) ZT (01) -15 / 200

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1pcs
मूल्य:	negotiable
पैकेजिंग विवरण:	Plymood
प्रसव के समय:	3-8 दिनों
भुगतान शर्तें:	एल / सी, टीटी, डी / ए, डी / पी
आपूर्ति की क्षमता:	6000000pcs / वर्ष

संपर्क करें

विस्तृत उत्पाद विवरण

सामग्री:	रबड़	वोल्ट क्लास:	15 केवी
वेल्टेज रेटिंग:	8.3 / 14.4 केवी	वर्तमान रेटेड:	200 ए
एसी वोल्टेज 5min का सामना करें:	39 केवी	डीसी वोल्टेज 15min का सामना करना पड़ता है:	35 केवी
आंशिक डिस्चार्ज:	15 केवी, ≤10 पीसी	अरब:	95 केवी
मूल्य:	Competitive price
प्रमुखता देना:	प्लास्टिक टी कनेक्टर , युग्मन कनेक्टर

अलग करने योग्य कनेक्टर 200 ए 15 केवी कक्षा लोडब्रेक अलग इंद्रधनुष कनेक्टर एफ प्रकार

आवेदन

चुआंग्यिन® लोडब्रेक कोहनी कनेक्टर अंडरग्राउंड एक्सपीएलई केबल को पैक किए गए सबस्टेशन, आरएमयू, केबल ब्रांच बॉक्स, दफन ट्रांसफॉर्मर और 200 ए पावर नेटवर्क में लोडब्रेक बुशिंग्स, जंक्शन या कनेक्टर से लैस अन्य एचवी उपकरणों की लीड के लिए व्यापक रूप से लागू करने के लिए व्यापक रूप से लागू होता है।

केबल अनुभाग: 25 से 120 मिमी ²

इंटरफ़ेस आईईईई मानक 386, 8.3 / 14.4 केवी, 200 एक लोडबैक डिज़ाइन का अनुपालन करता है।

विशेषताएं

उच्च गुणवत्ता वाले ईपीडीएम रबड़ से बना है

पूरी तरह से संरक्षित और पनडुब्बी

परीक्षण बिंदु के साथ / बिना

100% कारखाना परीक्षण किया

आईईईई मानक 386 के अनुपालन में

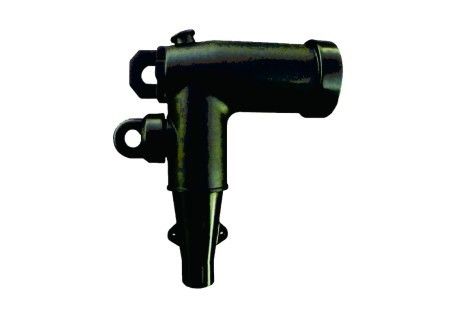

निर्माण

1. परत इन्सुलेट

2. ऑपरेटिंग आई

3. टेस्ट प्वाइंट

4. अर्ध-संचालन सम्मिलित करें

5. अर्ध-संचालन शील्ड

6. जांच

7. लग

तकनीकी डेटा

मद	पैरामीटर
वोल्टेज कक्षा	15 केवी
वोल्टेज आकड़ा	8.3 / 14.4 केवी
मूल्यांकन वर्तमान	200 ए
एसी वोल्टेज 5min का सामना करें	39 केवी
डीसी वोल्टेज 15min का सामना करना पड़ता है	35 केवी
आंशिक डिस्चार्ज	15 केवी, ≤10 पीसी
अरब	95 केवी
थर्मल वर्तमान	10 केए, 0.6 एस
गतिशील वर्तमान	20 केए, 10 एमएस
केबल अनुभाग	25 से 120 मिमी ²

किट सामग्री

कोहनी कनेक्टर वाइपर

लग सिलिकॉन ग्रीस

विशेष रिंच स्थापना निर्देश

जांच प्रमाण पत्र

आदेश निर्देश

भाग संख्या	केबल अनुभाग (मिमी²)	इन्सुलेशन (मिमी) पर व्यास	कोड
CYS-ए (एस) ZT (01) -15 / 200-25	25	16 से 17.8	ए
CYS-ए (एस) ZT (01) -15 / 200-35	35	17 से 1 9	बी
CYS-ए (एस) ZT (01) -15 / 200-50	50	18 से 20	बी
CYS-ए (एस) ZT (01) -15 / 200-70	70	20 से 21.4	सी
CYS-ए (एस) ZT (01) -15 / 200-95	95	21.6 से 23.1	सी
CYS-ए (एस) ZT (01) -15 / 200-120	120	23 से 24.6	डी
