| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Shenzhen Chuangyin Co.,Ltd. |
| प्रमाणन: | KEMA/Type test report |
| मॉडल संख्या: | LZZBJ6-12Q (ए) (बी) |
| न्यूनतम आदेश मात्रा: | 1 |
|---|---|
| पैकेजिंग विवरण: | कार्टन / प्लाईवुड |
| वॉल्यूम: | छोटा | रंगीन: | गहरा लाल |
|---|---|---|---|
| वोल्ट: | 12kV | रेटेड आवृत्ति: | 50/60 हर्ट्ज |
| मापने: | 0.2s | सुरक्षात्मक: | 10p20 |
| प्रमुखता देना: | वर्तमान ट्रांसफॉर्मर,इनडोर वर्तमान ट्रांसफॉर्मर झाड़ी |
||
हम उपकरण ट्रांसफार्मर के लिए निर्माता हैं।
7.2kV / 12kV 1200/5 0.2s / 10p इंडोर सूखी प्रकार / Epoxy राल प्रकार एकल चरण वर्तमान ट्रांसफार्मर निर्माता
12 केवी इनडोर एकल चरण epoxy राल प्रकार
1. विवरण

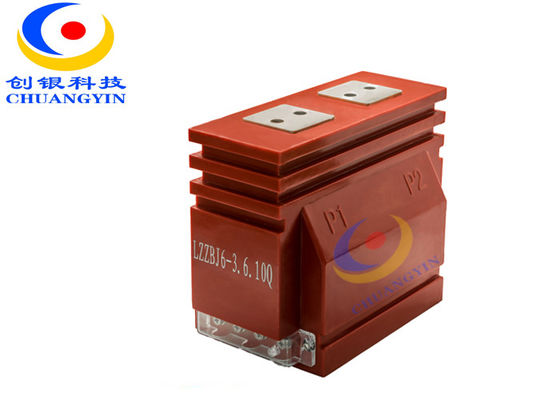

Chuangyin प्रकार LZZBJ6-12Q (ए) (बी) वर्तमान ट्रांसफार्मर, epoxy राल कास्टिंग इन्सुलेशन और पूरी तरह से संलग्न समर्थन निर्माण, epoxy राल कास्टिंग शरीर में प्राथमिक और माध्यमिक windings और कणिका कोर संलग्न करता है।
उत्पाद में दो माध्यमिक विंडिंग्स हैं (एक मापने वाली घुमाव और एक सुरक्षात्मक घुमावदार)।
यह विद्युत प्रणाली में रेटेड आवृत्ति 50 हर्ट्ज या 60 हर्ट्ज और उपकरणों के लिए उच्च वोल्टेज 7.2 / 12 केवी के साथ बिजली, विद्युत ऊर्जा और सुरक्षात्मक रिलेइंग को मापने के लिए व्यापक रूप से उपयोग किया जाता है।
2. विशिष्टता:
एकल अनुपात:
| रेटेड परिवर्तन अनुपात (ए) | सटीकता वर्ग संयोजन | मूल्यांकित उत्पादन (VA) | एफएस | ALF | रेटेड शॉर्ट-टाइम थर्मल वर्तमान Ith (के.ए. / एस) | रेटेड गतिशील वर्तमान (केए) | ||
| मापने | रक्षात्मक | |||||||
| 0.2 (एस) | 0.5 | 10P | ||||||
| 5/5 | 0.2 (एस) /0.2 (एस) 0.2 (एस) /0.5 0.2 (एस) / 10P 0.5 / 10P | 10 15 | 15 | 15 | 5 (10) | 10 | 0.5 | 1.25 |
| 10/5 | 1 | 2.5 | ||||||
| 15/5 | 1.5 | 3.75 | ||||||
| 20/5 | 2 | 5 | ||||||
| 30/5 | 3 | 7.5 | ||||||
| 40/5 | 4 | 10 | ||||||
| 50/5 | 5 | 12.5 | ||||||
| 75/5 | 7.5 | 18.75 | ||||||
| 100/5 | 10 | 25 | ||||||
| 150/5 | 15 | 37.5 | ||||||
| 200/5 | 20 | 50 | ||||||
| 300/5 | 31.5 | 80 | ||||||
| 400/5 | 31.5 | 80 | ||||||
| 500/5 | 40 | 100 | ||||||
| 600/5 | 50 | 125 | ||||||
| 800/5 | 20 | 63 | 125 | |||||
| 1000/5 | 80 | 160 | ||||||
| 1250/5 | 80 | 160 | ||||||
डबल अनुपात:
| रेटेड परिवर्तन अनुपात (ए) | सटीकता वर्ग संयोजन | मूल्यांकित उत्पादन (VA) | एफएस | ALF | रेटेड शॉर्ट-टाइम थर्मल वर्तमान आईथ (केए / एस) | रेटेड गतिशील वर्तमान (केए) | ||
| मापने | रक्षात्मक | |||||||
| 0.2 (एस) | 0.5 | 10P | ||||||
| 10-20 / 5 | 0.2 (एस) /0.2 (एस) 0.2 (एस) /0.5 0.2 (एस) / 10P 0.5 / 10P | 10 15 | 15 | 15 20 | 5 (10) | 10 15 20 | 1.5 | 3.75 |
| 20-40 / 5 | 3 | 7.5 | ||||||
| 50-100 / 5 | 8 | 20 | ||||||
| 100-200 / 5 | 15 | 37.5 | ||||||
| 200-400 / 5 | 30 | 75 | ||||||
| 400-800 / 5 | 63 | 130 | ||||||
| 500-1000 / 5 | 80 | 160 | ||||||
3. रूपरेखा ड्राइंग:
टिप्पणियों:
अनुरोध पर हम ट्रांसफॉर्मर को अन्य मानकों के अनुसार या गैर मानक तकनीकी चश्मा के साथ पेश करने में प्रसन्न हैं।
गुणवत्ता आश्वासन, उचित मूल्य, आदेश, आदेश या प्रॉक्सी में आपका स्वागत है।
कृपया ध्यान दें:
हमारे कारखाने उत्पाद कैटलॉग के रूप में पालन करें:
I. इंस्ट्रूमेंट ट्रांसफार्मर (एपॉक्सी राल प्रकार, 72.4 केवी तक)
मैं। एलवी और एमवी वर्तमान / वोल्टेज ट्रांसफार्मर
ii। इलेक्ट्रॉनिक इंस्ट्रूमेंट ट्रांसफार्मर / एलपीआईटी / सेंसर स्प्लिट कोर वर्तमान ट्रांसफार्मर / रोगोस्की कॉइल
iii। स्प्लिट कोर वर्तमान ट्रांसफार्मर / Rogowski कुंडल
द्वितीय। केबल सहायक उपकरण (ईपीडीएम, 42kV तक)
मैं। अलग कनेक्टर आईईसी / आईईईई
ii। बसबार कनेक्शन सिस्टम
iii। स्विचगियर इन्सुलेशन घटक
iv। ठंडा हटना केबल सहायक उपकरण
धन्यवाद!
