उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Chuangyin |
प्रमाणन: | KEMA/type test report |
मॉडल संख्या: | OMW-36 (JLSZXW1-36) |
न्यूनतम आदेश मात्रा: | 1 पीसी |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | लकड़ी का गत्ते का डिब्बा |
प्रसव के समय: | 5-10 कार्यदिवस |
भुगतान शर्तें: | एल / सी, टी / टी |
आपूर्ति की क्षमता: | 36000PCS / YEAR |
उपकरणों के लिए उच्चतम वोल्टेज उम (आरएमएस): | 36 | रेटेड आवृत्ति (एफआर): | 50, 60 या 50/60 |
---|---|---|---|
रेटेड बिजली-आवृत्ति प्राथमिक पर वोल्टेज का सामना कर रही है: | 70 | सीटी और वीटी की संख्या: | 3VT + 3CT, 3VT + 2CT |
मानक: | IEC 61869-1:2007 | आईईसी 61869-1: 2007 | IEC 61869-2:2012 IEC 61869-3:2011 | | ||
हाई लाइट: | 36kV मीटरिंग यूनिट,OMW-36 मीटरिंग यूनिट,3CT मीटरिंग कंबाइंड ट्रांसफॉर्मर |
OMW-36 (JLSZXW1-36)
ओवरहेड पोल प्राथमिक पैमाइश इकाई घुड़सवार
1 1। उत्पाद का परिचय

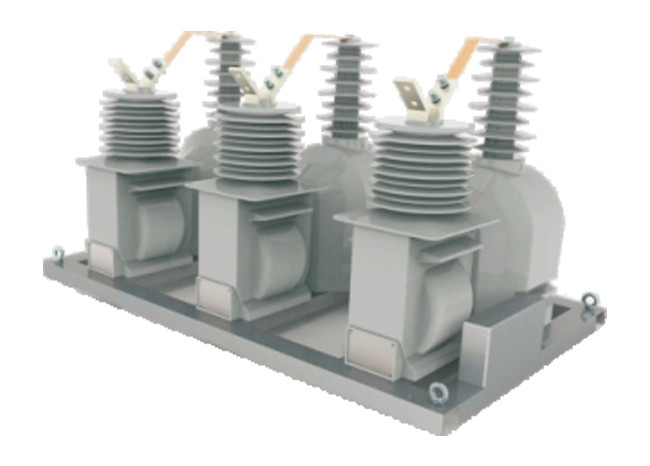

1.1 नाम और मॉडल: 36kV पोल माउंटेड मीटरिंग यूनिट OMW-36, JLSZXW1-36 प्रकार संयुक्त ट्रांसफार्मर
1.2 विवरण
बाहरी स्थापना के लिए यह पैमाइश इकाई तीन चरण की है।इसमें वर्तमान ट्रांसफार्मर के 3 सेट और वोल्टेज ट्रांसफार्मर के 3 सेट शामिल हैं।उपकरण ट्रांसफार्मर उत्कृष्ट इन्सुलेशन, और हाइड्रोकार्बन प्रकृति के साथ cycloaliphatic epoxy राल (CEP) कास्टिंग में समझाया जाता है।ट्रांसफार्मर की सतह एसिड और क्षार क्षरण, प्रदूषण और यूवी विकिरण के लिए प्रतिरोध है।इसे उपयोगिता कंपनी पावर सिस्टम के साथ बाहरी ओवरहेड लाइन को जोड़ने के लिए लागू किया जाता है।ऊर्जा मीटर बॉक्स बढ़ते ब्रैकेट और क्रॉस आर्म के नीचे है।एमवी और एलवी घटकों की एकीकृत इकट्ठी संरचना में विरोधी चोरी बिजली, और आसान स्थापना का कार्य है।यह उपकरण वितरण नेटवर्क के लिए 36 kV तक पैमाइश और मापने के लिए डिज़ाइन किया गया है।
1.3 विद्युत डेटा
नहीं। | मद | इकाइयों | विनिर्देश |
1। |
के लिए सबसे ज्यादा वोल्टेज
|
के। वी | 36 |
2। | मूल्यांकन आवृत्ति | हर्ट्ज | 50, 60 या 50/60 |
3। |
रेटेड बिजली आवेग
|
के। वी | 170 केवी, 200 केवी |
4। |
रेटेड बिजली-आवृत्ति
|
के। वी | 70 |
5। |
रेटेड बिजली-आवृत्ति
|
के। वी | 3 |
6। | सीटी और वीटी की संख्या | पीसी | 3VT + 3CT, 3VT + 2CT |
7। | मानक | / |
आईईसी 61869-1: 2007 |IEC 61869-2: 2012 आईईसी 61869-3: 2011 |आईईसी 61869-4: 2013 IEEE (ANSI) C57.13-2016 |
2. आवेदन
पोल माउंटेड प्राइमरी मीटरिंग यूनिट राष्ट्रीय और विश्व स्तर पर नवीनतम मानकों (IEC, IEEE (ANSI), CAN, GOST, CEF) को पूरा कर सकती है।यह बिजली वितरण प्रबंधन और स्वचालन प्रणाली के लिए बिजली वितरण नेट तीन-चरण केबल के साथ जुड़ा हुआ है, प्राथमिक मीटरिंग को अधिक सटीक रूप से प्राप्त करने के लिए।इस प्रकार, उपयोगिता कंपनी बिजली के नुकसान को अधिक प्रभावी ढंग से दर्ज करेगी और राजस्व में वृद्धि करेगी।
3. सुविधाएँ
1.1 मीटरिंग इकाई में एकल-चरण साधन ट्रांसफार्मर (सीटी, वीटी मात्रा वैकल्पिक) के 6 सेट होते हैं।फैक्ट्री-इकट्ठे लचीले और आसानी से।ऊर्जा मीटर बॉक्स बढ़ते ब्रैकेट और क्रॉस आर्म के नीचे है।एमवी और एलवी घटकों की एकीकृत इकट्ठी संरचना में चोरी-रोधी बिजली का कार्य होता है।यह बढ़ते ब्रैकेट और क्रॉस आर्म के पूर्ण समाधान के साथ सुसज्जित है क्योंकि क्लाइंट ने पोल विवरण प्रस्तुत किया है।
1.2 मीटरिंग यूनिट में ऊर्जा मीटर बॉक्स और डिलीवरी से पहले इंस्ट्रूमेंट-ट्रांसफॉर्मर वाले वायर्ड शामिल हैं।बॉक्स में ऊर्जा मीटर और दूरसंचार मॉड्यूल की स्थापना के लिए जगह है, और लॉक, डोर सेंसर, डेटा डिबगपोर्ट, ट्रांसफर स्विच, एंटी-चोरी बिजली और अवांछित खुले के लिए सील करने योग्य के साथ सुसज्जित है;
1.3 स्टेनलेस स्टील या समकक्ष सामग्री, जैसे निम्न कार्बन स्टील से निर्मित संलग्नक।सरलीकृत रूप से सील डिजाइन जलरोधी है।एसिड और क्षार संक्षारण और यूवी विकिरण के प्रतिरोध के लिए संलग्नक सतह कोटिंग शक्ति जंग-विरोधी परत है;
1.4 मध्यम वोल्टेज संयुक्त ट्रांसफॉर्मर epoxy राल कास्टिंग में समझाया है।ट्रांसफार्मर की सतह एसिड और क्षार क्षरण, प्रदूषण और यूवी विकिरण के लिए प्रतिरोध है।उत्कृष्ट ढांकता हुआ और यांत्रिक प्रदर्शन के साथ।कोई तेल और कोई ज़रूरत नहीं रखरखाव, सुरक्षा संचालन और पर्यावरण के अनुकूल;
1.5 वर्तमान ट्रांसफार्मर डबल अनुपात के साथ डिजाइन किए जा सकते हैं, और ट्रांसफर स्विच के माध्यम से अनुपात को स्थानांतरित किया जा सकता है।धमाके या किसी भी दुर्घटना की वजह से शॉर्ट-सर्किट और अधिभार संरक्षण के लिए डिज़ाइन किए गए वोल्टेज ट्रांसफार्मर उपलब्ध हैं।
1.6 प्राथमिक पक्ष केबल टर्मिनल के माध्यम से तांबे बसबार से जुड़ा हुआ है।टर्मिनल आयाम ग्राहकों की आवश्यकताओं के रूप में वैकल्पिक हैं।सर्ज अरेस्टर, और पूरा क्रॉस आर्म स्ट्रक्चर वैकल्पिक है।
4. तकनीकी डेटा
वर्तमान ट्रांसफार्मर विनिर्देशों
नहीं | मद | विनिर्देश |
1। | रेटेड प्राथमिक वर्तमान | 800A तक 5A |
2। | रेटेड माध्यमिक वर्तमान | 5 ए, 1 ए |
3। | रेटेड निरंतर थर्मल करंट | 120%, 125%, 150%, 200%, आदि। |
4। | रेटेड कम समय वर्तमान (Ith) (थर्मल 1 सेकंड) | 80xIpr, 100xIpr |
5। | रेटेड गतिशील वर्तमान (Idyn) | 2.5xIth |
6। | रेटेड उत्पादन (VA) | 5, 10, 12.5, 15, 20 |
7। | एक्यूरेसी क्लास | 0.2 एस, 0.2, 0.5 एस, 0.5, 1 पैमाइश |
8। | साधन सुरक्षा कारक (FS) | 5, 10, 20 |
9। | लागू होने लायक मानक | आईईसी: 61869-1 और 2 |
वोल्टेज ट्रांसफार्मर विनिर्देशों
नहीं | मद | विनिर्देश |
1। | रेटेड प्राथमिक वोल्टेज (V) |
33000/0003, 35000 / √3, 20125, आदि। |
2। | रेटेड माध्यमिक वोल्टेज (वी) | 100 / /3, 110 / ,3, 115/1203, 120 / √3, 110, 115, 120 |
3। | रेटेड वोल्टेज कारक |
1.2 / सतत 1.5 / 30s, 1.9 / 30s, 1.9 / 8h 1.5 / 30 1.9 / 30 1.9 / 8h |
4। | मानक कनेक्शन | YY कनेक्शन |
5। | रेटेड उत्पादन (VA) | 10, 15, 20, 25, 30, 50, 75 |
6। | एक्यूरेसी क्लास | 0.2, 0.5, 1,3 मीटरिंग |
7। | थर्मल बोझ (वीए) | 500 |
8। | लागू होने लायक मानक | आईईसी: 61869-1 और 3 |
अन्य विनिर्देश ग्राहकों के अनुरोधों के अनुसार उपलब्ध हैं
5. आयामी ड्राइंग और तारों
OMW-36 आयामी ड्राइंग
तारों (3VT + 2CT)
तारों (3VT + 3CT)
6. विशेष आवश्यकताएं
अन्य विनिर्देश ग्राहकों के अनुरोधों के अनुसार उपलब्ध हैं।
