| उत्पत्ति के प्लेस: | शेन्ज़ेन |
| ब्रांड नाम: | Chuangyin |
| प्रमाणन: | KEMA,SGS,TUV,UL |
| मॉडल संख्या: | सीवाई-ECTSF3-12WA |
| न्यूनतम आदेश मात्रा: | 1set |
|---|---|
| मूल्य: | Negetiable |
| पैकेजिंग विवरण: | 36,000,00 पीसी प्रति वर्ष |
| भुगतान शर्तें: | एल / सी, टी / टी, डी / पी डी / ए, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता: | 36,000,00 पीसी प्रति वर्ष |
| इन्सुलेशन स्तर: | 12/42 / 75KV | रेटेड अनुपात: | 20a / 02v |
|---|---|---|---|
| सटीकता: | 0.5 एस (5 पी 10) | आवृत्ति: | 50HZ/60 हर्ट्ज |
| मापने ट्रांसफार्मर तीन चरण उपकरण वर्तमान ट्रांसफार्मर / वर्तमान सेंसर: | मापने ट्रांसफार्मर तीन चरण उपकरण वर्तमान ट्रांसफार्मर / वर्तमान सेंसर | समारोह: | स्मार्ट ग्रिड आउटडोर ओवरहेड लाइन |
| हाई लाइट: | सीटी वर्तमान ट्रांसफार्मर,उपकरण संभावित ट्रांसफार्मर |
||
मापने ट्रांसफार्मर तीन चरण उपकरण वर्तमान ट्रांसफार्मर / वर्तमान सेंसर
1 पर लागू करें
उम ≤12 केवी आउटडोर ओवरहेड लाइनें
स्विच पर ZW32 प्रकार कॉलम
2. आवेदन
वर्तमान सेंसर को मापने, निगरानी करने, अलग करने और पुनर्प्राप्त करने के लिए वर्तमान माप की स्मार्ट ग्रिड आउटडोर ओवरहेड लाइनों पर लागू वर्तमान सेंसर, वर्तमान सेंसर कॉलम रीक्लोजर, सर्किट ब्रेकर आउटडोर ओवरहेड लाइन पर लगाया जाता है
3. तकनीकी डेटा:
| आदर्श | सीवाई-ECTSF3-10WA | |
| मैक्स। सिस्टम वोल्टेज | 12 केवी | |
| इन्सुलेशन स्तर | 12/42 / 75KV | |
| बिजली आवेग वोल्टेज का सामना करते हैं | 75KV | |
| रेटेड अनुपात | वाक्यांश वर्तमान | 600 ए / 1 वी (4 टाइम्स अधिकतम) |
| शून्य अनुक्रम वर्तमान | 20A / 0.2V | |
| शुद्धता | चरण वर्तमान | 0.5 एस (5 पी 10) माप, मीटरींग, सुरक्षा संगत |
| शून्य अनुक्रम वर्तमान | 10 पी 10 (<1% @ 1% ~ 120% एलएन) | |
| शॉर्ट टाइम थर्मल वर्तमान | 20xln | |
| बोर्डन (भार प्रतिरोध) | > 20kQ | |
| आवृत्ति | 50/60 हर्ट्ज | |
| परिचालन तापमान | -40 डिग्री सेल्सियस से + 70 डिग्री सेल्सियस | |
| वर्तमान सेंसर प्रकार | चरण वर्तमान + शून्य अनुक्रम वर्तमान सेंसर | |
| स्थापना विधि और आकार | प्रवाहकीय रॉड स्तंभ स्थापना भेदी स्तंभ स्थापना | |
| आंतरिक व्यास 3- <बी 23 मिमी | ||
| आउटडोर। सिलिकॉन जैकेट पैकेज | ||
| मानक | जीबी / टी 20840.8 (जीबी / टी 20840.6) मैं ईसी 60044-8 (आईसी 61869-6) | |
| संबंध प्रकार | कोहनी से बॉक्स में पेश सीसा तार | |
| कनेक्ट केबल | आरवीएसपी शील्ड लाइन एल = 3 मीटर (लंबाई अनुकूलित किया जा सकता है) | |

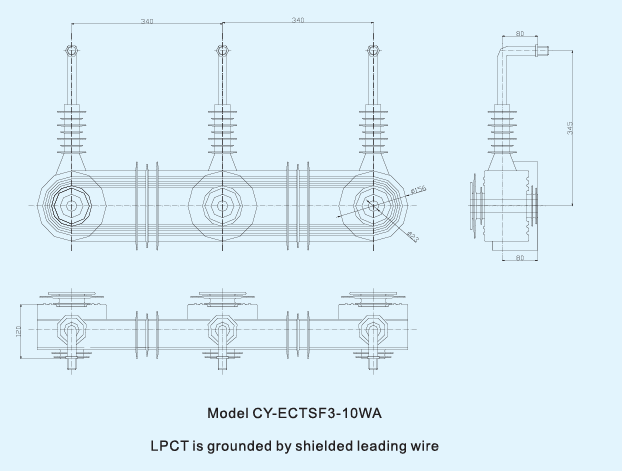

4. आयाम:
