उत्पत्ति के प्लेस: | शेन्ज़ेन |
ब्रांड नाम: | Chuangyin |
प्रमाणन: | Test Report |
मॉडल संख्या: | LMZW-0.72 |
न्यूनतम आदेश मात्रा: | 1set |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | एक सेट के लिए कार्टन पैकिंग, एक सेट जिसमें घटक के साथ तीन टुकड़े शामिल हैं |
प्रसव के समय: | 7 दिनों के भीतर |
भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 36,000,00 पीसी प्रति वर्ष |
प्रकार: | busbar | आवेदन: | एंटी-अल्ट्रावाइलेट, एंटी एजिंग |
---|---|---|---|
पर्यावरण उपयुक्त: | घर के बाहर | मानक: | IEC60044-1 |
सामग्री: | Epoxy राल | वोल्ट रेटेड: | 0.6kv |
हाई लाइट: | बस ट्रांस प्रकार वर्तमान ट्रांसफॉर्मर,वर्तमान ट्रांसफार्मर झाड़ी |

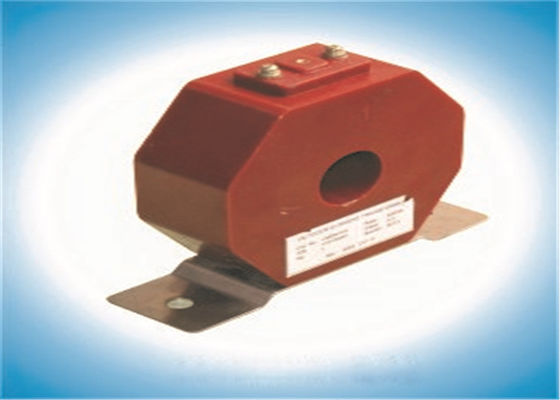

आउटडोर वर्तमान ट्रांसफार्मर LMZW-0.72 0.66 केवी के नीचे Epoxy राल एसी
1। परिचय:
एपॉक्सी राल वैक्यूम कास्टिंग एंटी-बुजुर्ग के साथ वर्तमान ट्रांसफार्मर, एसी सर्किट में 0.66 केवी में वर्तमान, ऊर्जा और सुरक्षात्मक रिलेइंग को मापने के लिए आउटडोर वातावरण के लिए उपयुक्त है।
2. टाइप विवरण:
एल ----------------------------- वर्तमान ट्रांसफार्मर
एम ---------------------------- बसबार प्रकार
जेड ----------------------------- इन्सुलेशन कास्टिंग
डब्ल्यू ---------------------------- आउटडोर प्रकार
-0.66 ------------------------ रेटेड वोल्टेज (केवी)
3. मानक
अनुरूप: IEC60044-1standard
4. कार्य परिस्थिति और स्थापना की स्थिति
1) स्थापना परिस्थिति: इंडोर
2)। परिवेश का तापमान: -5 ℃ -40 ℃।
3)। परिवेश आर्द्रता: RH≤80%
4.) ऊंचाई: ≤1000 मीटर
5)। वायुमंडल: कोई गंभीर प्रदूषण नहीं
5 । निर्माण सुविधा
Epoxy राल कास्टिंग वर्तमान ट्रांसफॉर्मर, कोर ठंडा लुढ़का सिलिकॉन स्टील अपनाने। कोरिम घुमावदार माध्यमिक घुमाव पर घिरा हुआ है और ट्रांसफार्मर के नीचे प्लेट स्थापित है।
6. मुख्य तकनीकी पैरामीटर
1. रेटेड वोल्टेज: 0.6 केवी
2. रेटेड फ्रीक्वेंसी: 50/60 हर्ट्ज
3. रेटेड प्राथमिक वर्तमान: 15-1500 ए
4. रेटेड माध्यमिक वर्तमान: 5 ए
5. लंबे समय से 120% रेटेड वर्तमान के तहत काम कर रहे हैं
6. बिजली आवृत्ति प्राथमिक और जमीन पर द्वितीयक घुमाव पर वोल्टेज का सामना करती है: 3 किलोवाट / 1min, न चमकती।
रेटेड परिवर्तन अनुपात (ए) | Np | शुद्धता वर्ग और मूल्यांकन आउटपुट (वीए) | ALF | एफएस | |||
0.2 | 0.5 | 1 | 10P | ||||
15/5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 5 |
20/5 | 10 | ||||||
30/5 | 5 | ||||||
40/5 | 5 | ||||||
50/5 | 3 | ||||||
75/5 | 2 | ||||||
100/5 | 2 | ||||||
150/5 | 1 | ||||||
200/5 | |||||||
300/5 | 10 | 15 | 20 | 5 | 10 | 10 | |
400/5 | |||||||
500/5 | |||||||
600/5 | 10 | ||||||
800/5 | 15 | ||||||
1000/5 | 15 | 10 | |||||
1200/5 | |||||||
1500/5 |
7. रूपरेखा ड्राइंग:
