उत्पत्ति के प्लेस: | शेन्ज़ेन |
ब्रांड नाम: | Chuangyin |
प्रमाणन: | Test Report |
मॉडल संख्या: | सीवाई-SCVTX-0.72W |
न्यूनतम आदेश मात्रा: | 1set |
---|---|
मूल्य: | negotiable |
पैकेजिंग विवरण: | एक सेट के लिए कार्टन पैकिंग, एक सेट जिसमें घटक के साथ तीन टुकड़े शामिल हैं |
प्रसव के समय: | 7 दिनों के भीतर |
भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 36,000,00 पीसी प्रति वर्ष |
प्रकार: | सेंसर स्प्लिट कोर वर्तमान ट्रांसफार्मर | फ़ीचर: | आसान असेंबली |
---|---|---|---|
उपयोग: | मजबूत गतिशीलता के लिए संरक्षण | आवेदन: | अंतरिक्ष-बाधित या निर्बाध बिजली व्यवस्था। |
स्थापना वेबसाइट: | घर के बाहर | विशेषता: | आसान असेंबली |
हाई लाइट: | विभाजित कोर एसी वर्तमान सेंसर,विभाजित कोर वर्तमान ट्रांसड्यूसर |

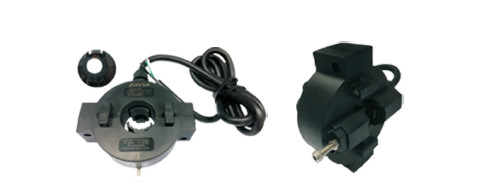

100 ए 50/60 हर्ट्ज सेंसर स्प्लिट कोर वर्तमान ट्रांसफार्मर डीसी / एसी वर्तमान ट्रांसफार्मर
परिचय :
वोल्टेज संपर्क फ़ंक्शन स्प्लिट कोर सीटी के साथ "एससीवीटीएक्स-0.72W" प्रकार लाइन को काट दिए बिना मौजूदा मुख्य लाइन या केबल विद्युत स्थापना के लिए असेंबली के लिए डिज़ाइन किया गया है। यह माध्यमिक आउटपुट इनपुट पोर्ट आवश्यकता से मेल खाने के लिए 5 ए या 1 ए का मानक वर्तमान सिग्नल है ऊर्जा मीटर, निगरानी और नियंत्रण टर्मिनल। यह ऊर्जा मीटर, वितरण कैबिनेट, नियंत्रण स्विचगियर और अन्य बिजली निगरानी और नियंत्रण उपकरण के लिए लागू है। मापित तार के लिए प्रवाहकीय सुई पंचर के माध्यम से वोल्टेज सेंसर पेंचरिंग, सीधे कंडक्टर से कनेक्ट, जिससे ट्रांसमिशन लाइन में वोल्टेज सिग्नल एकत्रित किया जाता है।
सामान्य आंकड़ा:
मद | इकाई | तकनीकी डेटा | टिप्पणियों |
उच्चतम उपकरण वोल्टेज | वी | 720V | |
बिजली आवृत्ति वोल्टेज का सामना करते हैं | केवी / एस | 3kV / 60s | |
रेटेड प्राथमिक वर्तमान | ए | 100-3000A | |
रेटेड माध्यमिक वर्तमान | ए | 5 ए, 1 ए | कटोमाइज्ड उपलब्ध हैं, एमए |
वातावरण | आउटडोर, निविड़ अंधकार (आईपी 65) | ||
कार्य आवृत्ति | हर्ट्ज | 50 / 60Hz | |
निरंतर थर्मल वर्तमान रेटेड | 1.2lmax | ||
शुद्धता | कक्षा | 0.5 | |
मानक: जीबी 20840, जीबी 4208-2008, आईईसी / एन 61869 जेईईईई सी57.133.3 जेईसी 60529 |
फ़ीचर:
संरक्षण स्तर: आईपी 65;
आसान असेंबली, बिजली के कारण बिजली काटने की जरूरत नहीं है।
अनधिकृत ऑपरेशन से बचने के लिए स्प्लिट कोर सीटी लीड सीलबंद पेंच द्वारा बंद कर दिया गया है।
वोल्टेज संपर्क समारोह के साथ विभाजित कोर, अंगूठी प्रकार संरचना के साथ बनाया गया है।
ठेठ आवेदन
ऊर्जा मीटर, स्विचगियर, स्मार्ट ग्रिड,
पावर मापन और नियंत्रण प्रबंधन प्रणाली
आवेदन:
मजबूत गतिशीलता या अंतरिक्ष-बाधित या निर्बाध बिजली प्रणालियों के लिए सामान्य माप और सुरक्षा।
पावर इंस्ट्रुमेंटेशन, इलेक्ट्रॉनिक मल्टी-फ़ंक्शन ऊर्जा मीटर और फ़ील्ड कैलिब्रेटर, उपकरण माप और सुरक्षा।
आयाम:
उपयोग निर्देश:
1. प्राथमिक वर्तमान दिशा सीटी मामले में तीर के अनुसार होना चाहिए।
2. प्राथमिक कंडक्टर तापमान 1000 सी से अधिक नहीं है
3. जब प्राथमिक कंडक्टर पूरी तरह से सीटी छेद पर कब्जा करता है, तो डी / डीटी और प्रतिक्रिया समय का प्रदर्शन सबसे अच्छा होता है
